MODELADO DIGITAL DE LOS EDIFICIOS DEL MUSEO NACIONAL CENTRO DE ARTE REINA SOFIA (MNCARS) EN MADRID
Año: 2024-2026 | Promotores: SEGIPSA / MUSEO REINA SOFIA DE MADRID
Firms: BIM6D
RESUMEN DEL PROYECTO
INTRODUCCIÓN
El Museo Nacional Centro de Arte Reina Sofía (MNCARS) es uno de los museos de arte moderno y contemporáneo más importantes del mundo y una de las instituciones culturales clave de España. Su complejo arquitectónico combina edificios históricos y contemporáneos ubicados en Madrid y en el Parque del Retiro.
La sede del museo comprende el histórico edificio Sabatini, construido originalmente en el siglo XVIII como Hospital General de Madrid, y la ampliación Nouvel, diseñada por el arquitecto Jean Nouvel e inaugurada en 2005. Además, el museo gestiona dos espacios expositivos únicos ubicados en el Parque del Retiro: el Palacio de Cristal y el Palacio de Velázquez.
En conjunto, estos edificios representan más de 87.000 m² de infraestructura cultural, que alberga colecciones permanentes, exposiciones temporales, espacios de investigación, auditorios, áreas públicas y actividades culturales.
BIM6D recibió el encargo de desarrollar el modelado digital de los edificios principales del Museo Reina Sofía utilizando la metodología BIM, en el marco del Plan Español de Recuperación, Transformación y Resiliencia financiado por la Unión Europea – Next Generation EU.
El proyecto incluyó la captura digital de los edificios mediante tecnologías avanzadas de escaneo láser 3D, la creación de modelos BIM con un nivel de detalle (LOD) de 300 y la implementación de un Entorno Común de Datos (CDE) para la gestión colaborativa de la información, en consonancia con las normas ISO 19650.
Los modelos BIM resultantes proporcionan una representación digital precisa y estructurada de los edificios del museo, lo que permite una mejor gestión de los activos, una planificación del mantenimiento y futuras iniciativas de innovación digital.
HACIA LOS GEMELOS DIGITALES OPERATIVOS
La creación de estos modelos BIM representa un paso clave en la transformación digital de la infraestructura del museo.
El objetivo a largo plazo de esta iniciativa es posibilitar el desarrollo de Gemelos Digitales operativos de los edificios del museo, capaces de integrar información en tiempo real para la gestión de activos, el mantenimiento y la optimización operativa.
Como evolución natural de este proceso de digitalización BIM, BIM6D trabaja actualmente en el desarrollo del Gemelo Digital del Palacio de Velázquez, ampliando las capacidades de los modelos hacia la inteligencia operativa en tiempo real.
EDIFICIOS DIGITALIZADOS

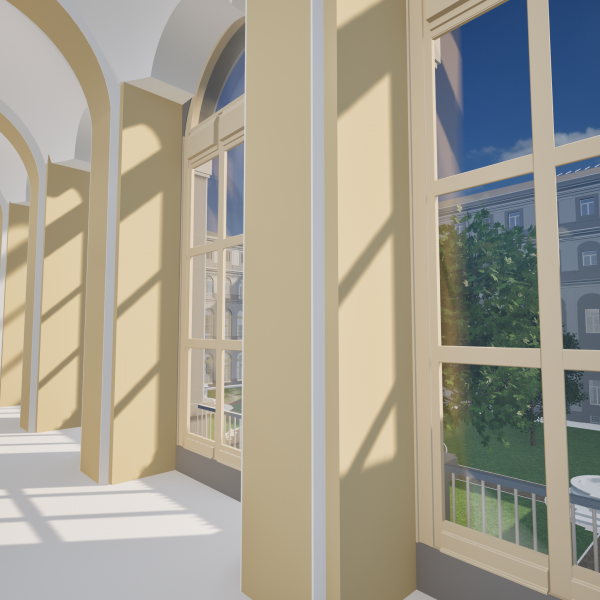

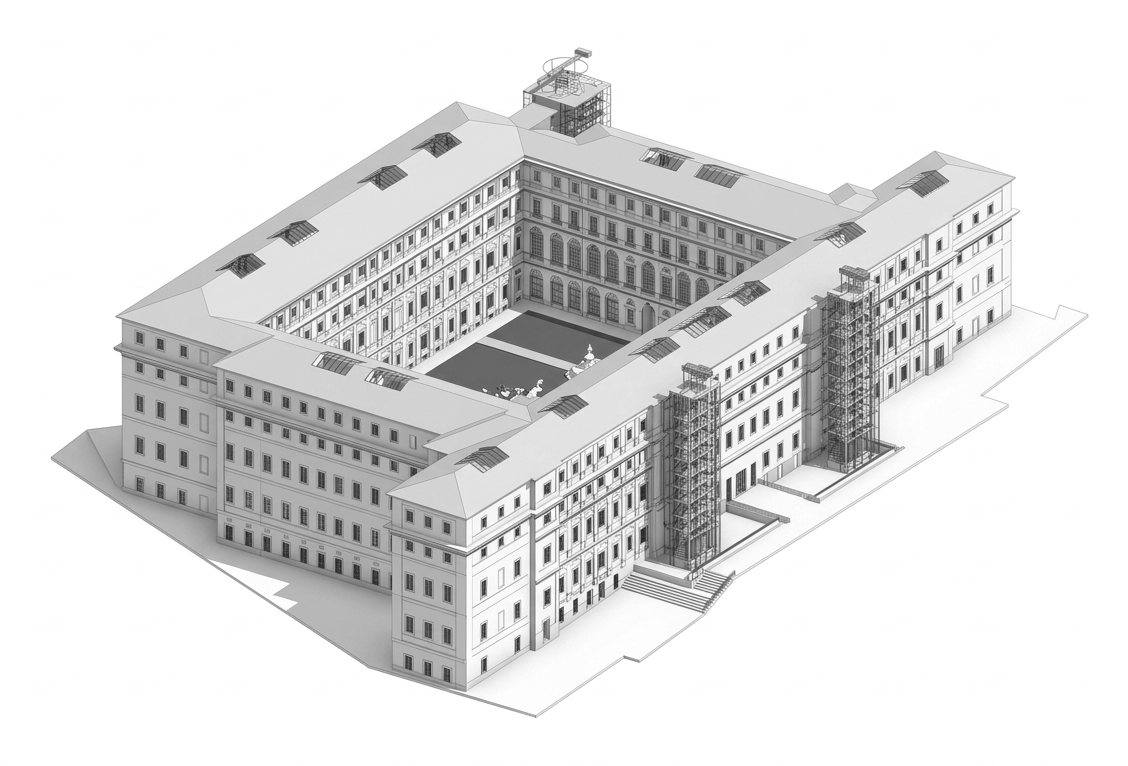

Edificio Sabatini
Edificio histórico neoclásico, construido originalmente en el siglo XVIII como Hospital General de Madrid y diseñado por el arquitecto Francisco Sabatini. Hoy constituye el núcleo del Museo Reina Sofía y alberga gran parte de su colección permanente de arte.
Superficie aproximada: 51.300 m²
Usos principales: exposiciones permanentes, espacios culturales y servicios museísticos.

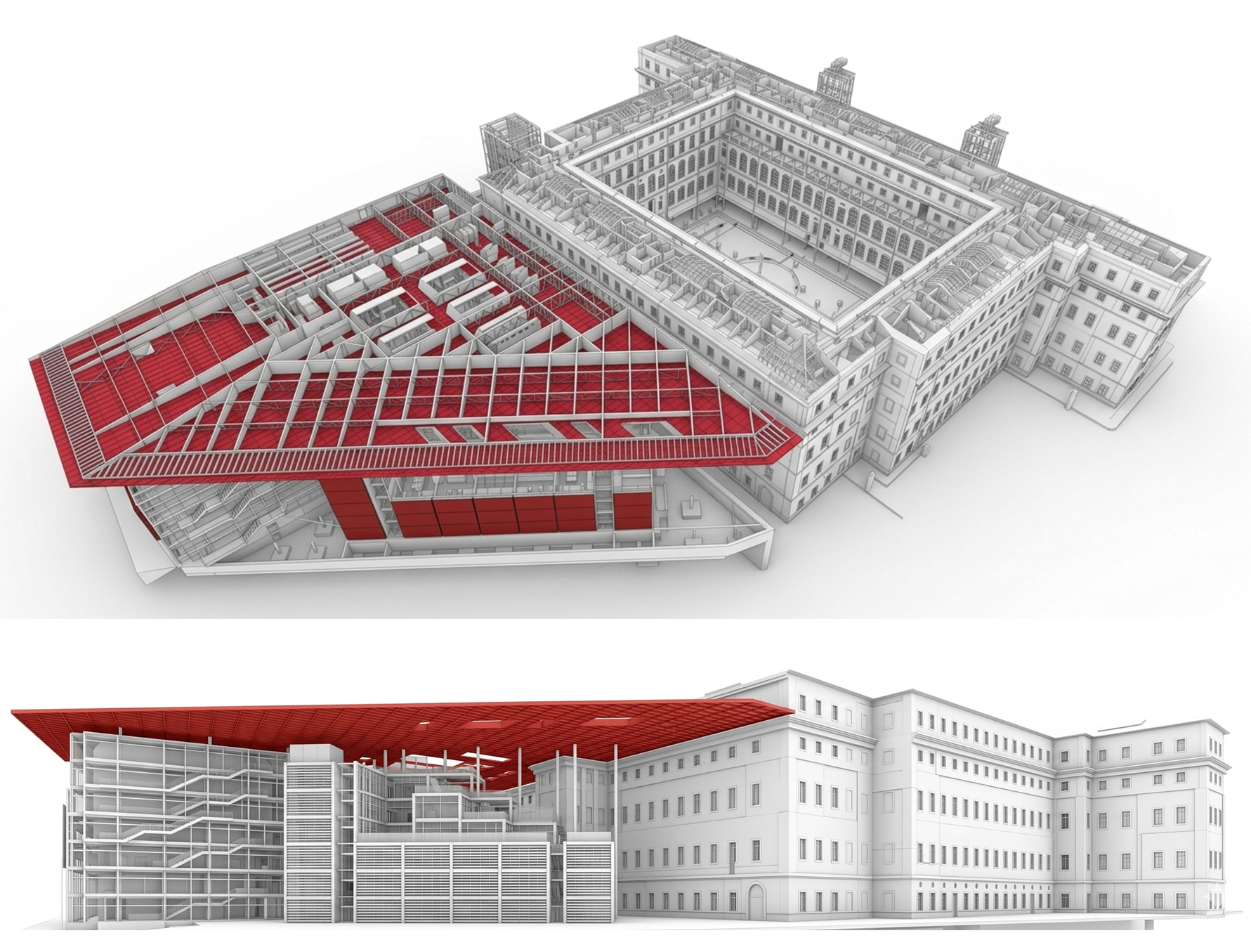

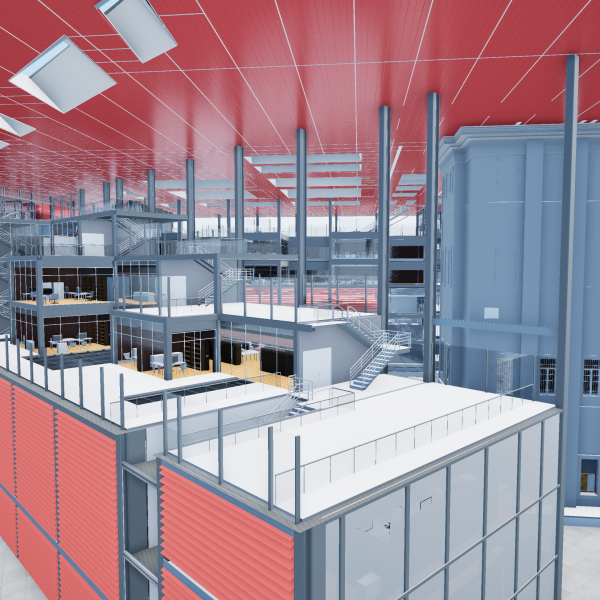

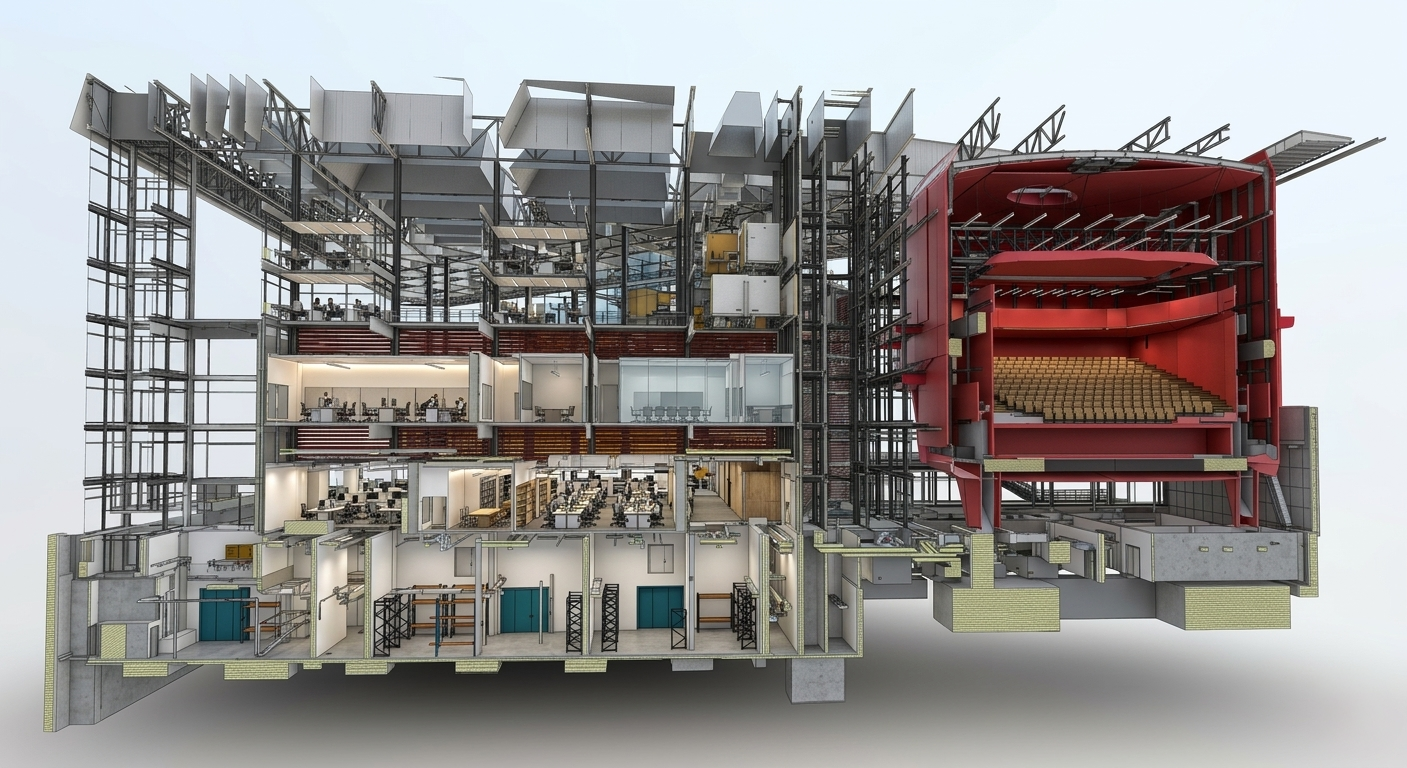

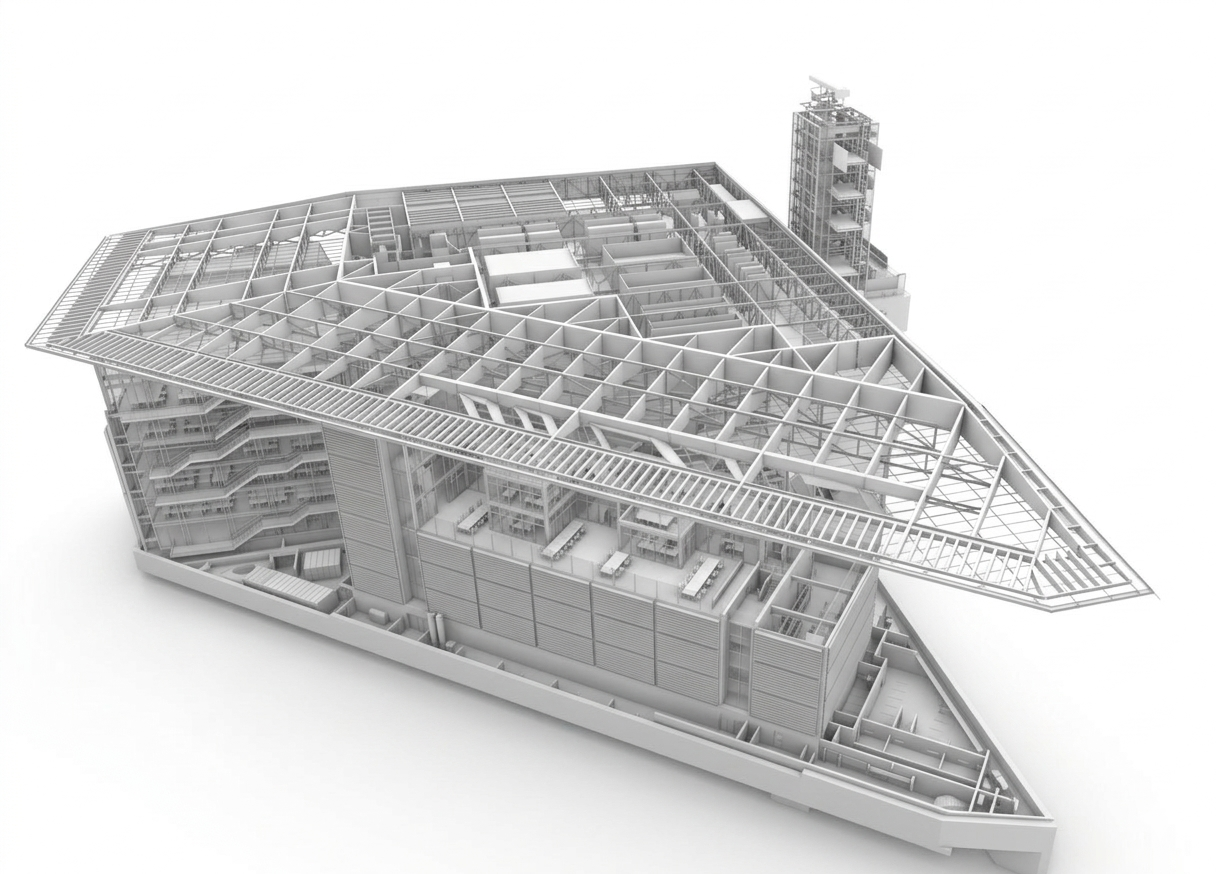

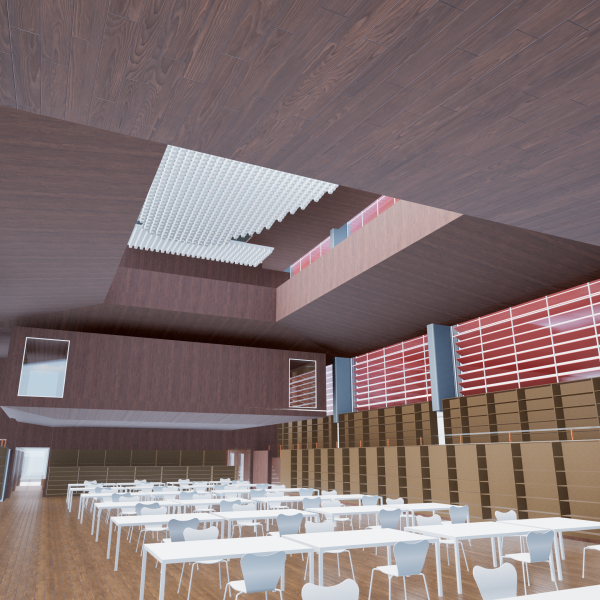

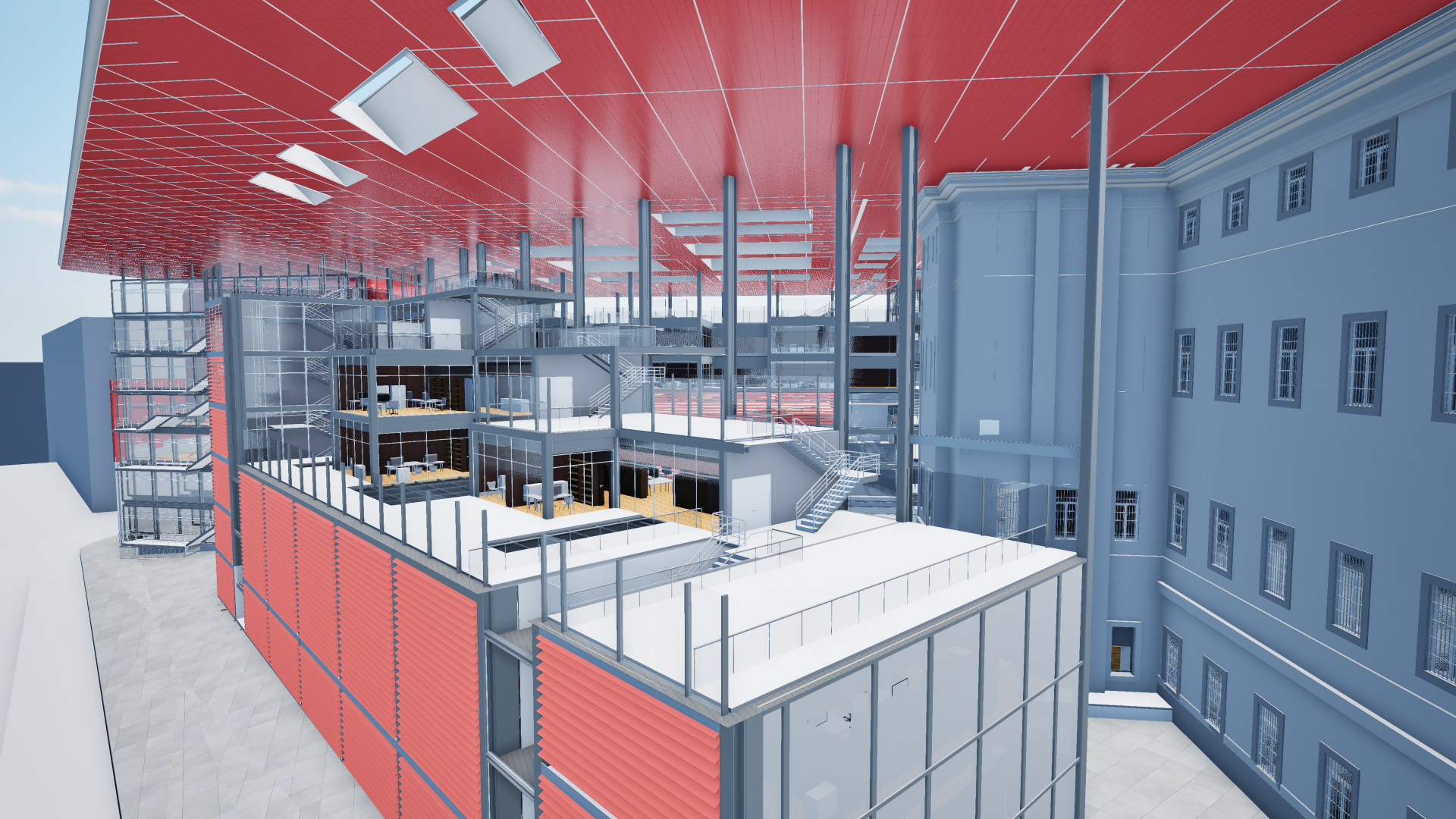

Edificio Nouvel
Ampliación contemporánea diseñada por Jean Nouvel e inaugurada en 2005. El edificio complementa el complejo histórico con modernas salas de exposiciones e instalaciones culturales.
Superficie aproximada: 32.000 m²
Usos principales: exposiciones temporales, biblioteca, auditorios, espacios públicos y áreas administrativas.

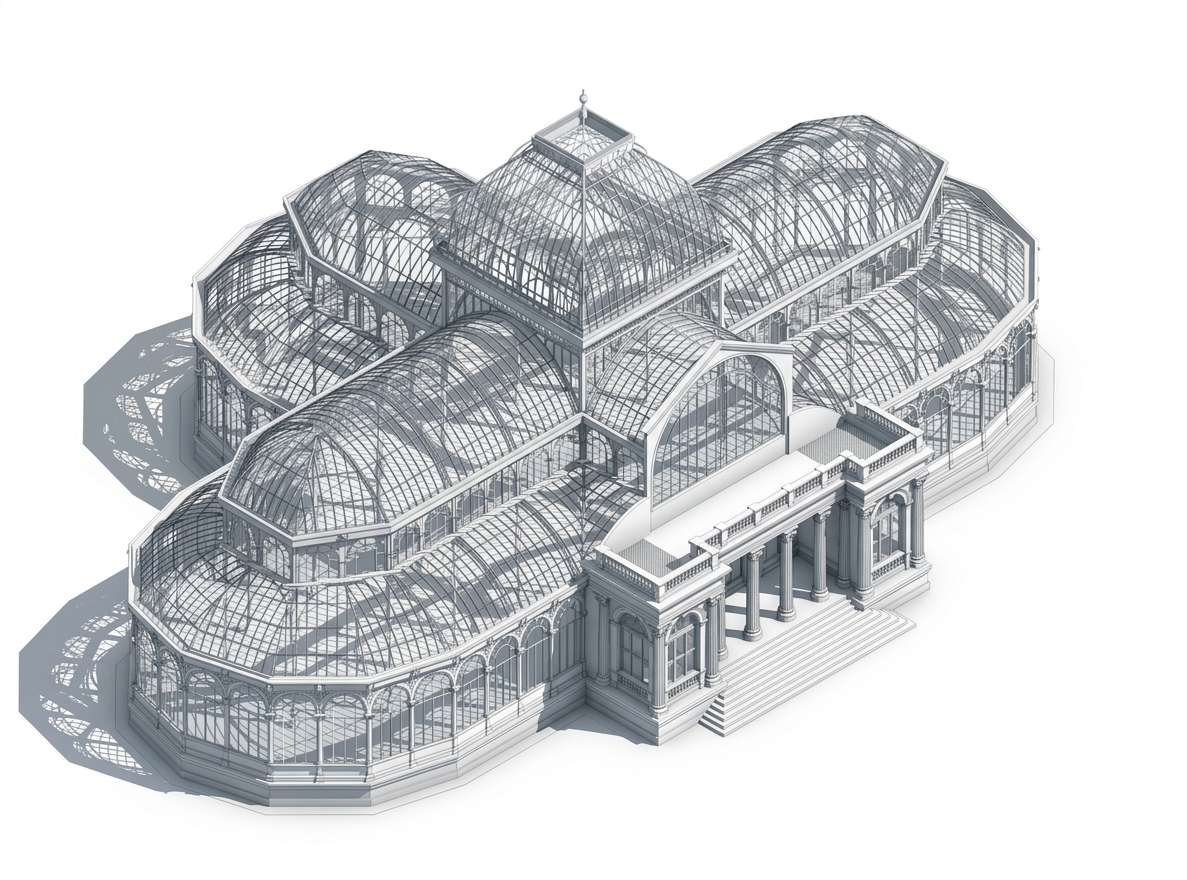

Palacio de Cristal
Emblemática estructura de vidrio y hierro ubicada en el Parque Retiro, construida en 1887 para la Exposición de Filipinas. Su arquitectura transparente proporciona un entorno único para instalaciones de arte contemporáneo.
Superficie aproximada: 2000 m²
Uso principal: exposiciones temporales e instalaciones artísticas.

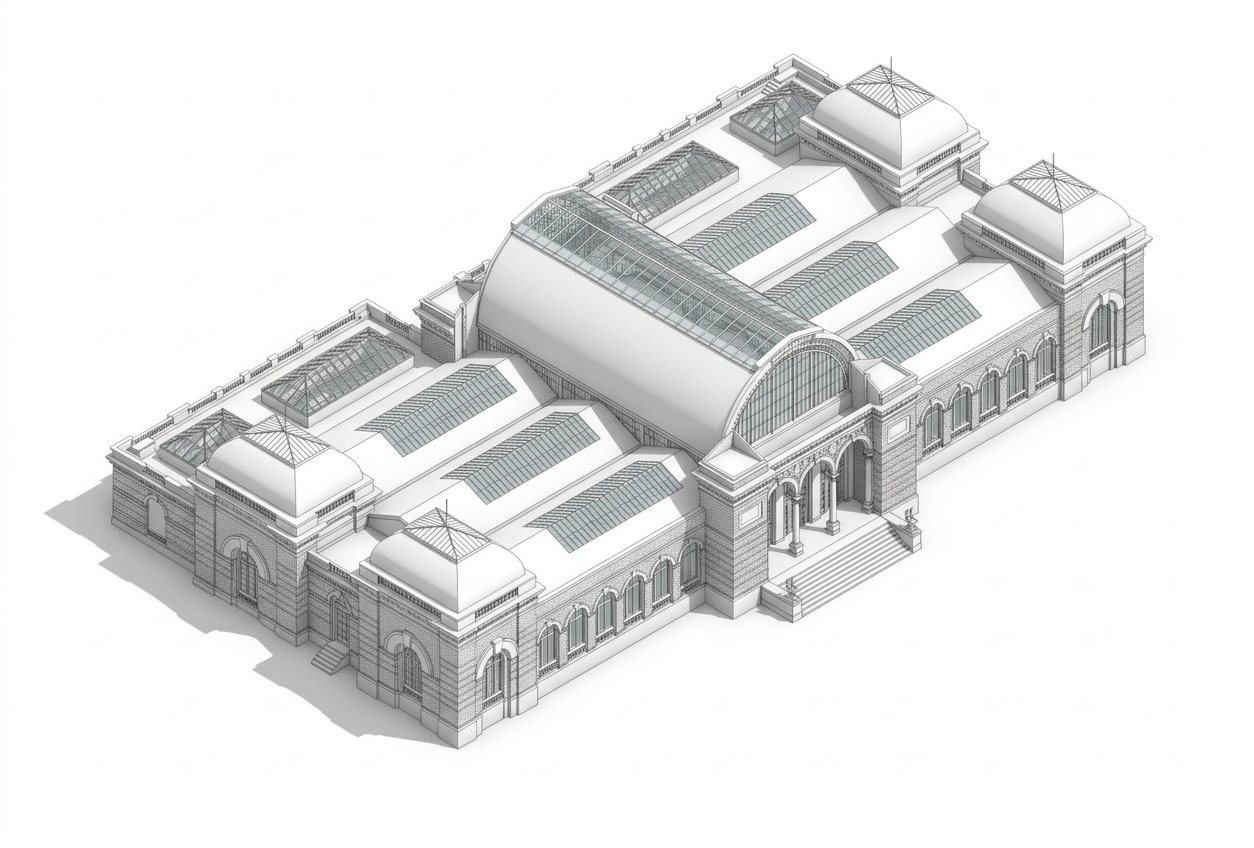

Palacio Velazquez
Edificio histórico de exposiciones construido entre 1881 y 1883 por el arquitecto Ricardo Velázquez Bosco, también ubicado en el Parque del Retiro.
Superficie aproximada: 2000 m²
Uso principal: exposiciones a gran escala y eventos culturales organizados por el museo.
Flujo de trabajo del proyecto

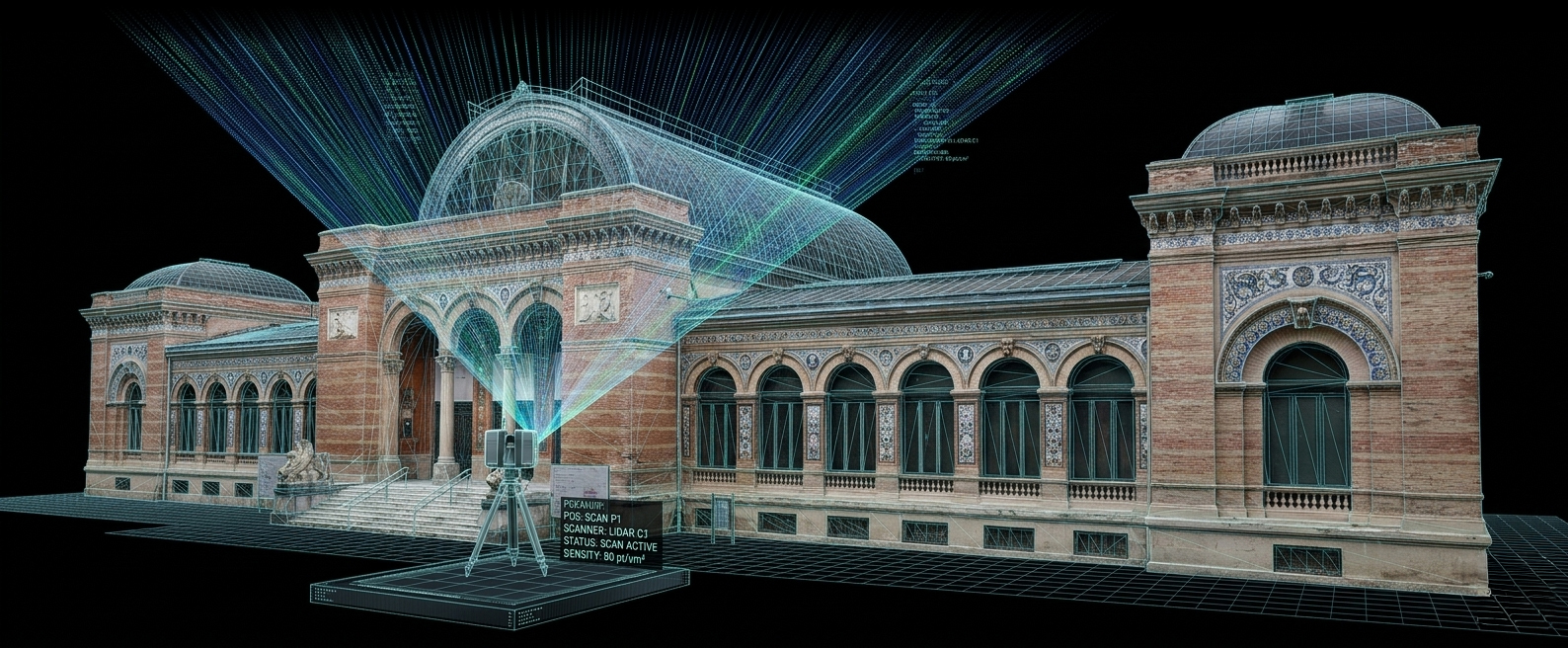

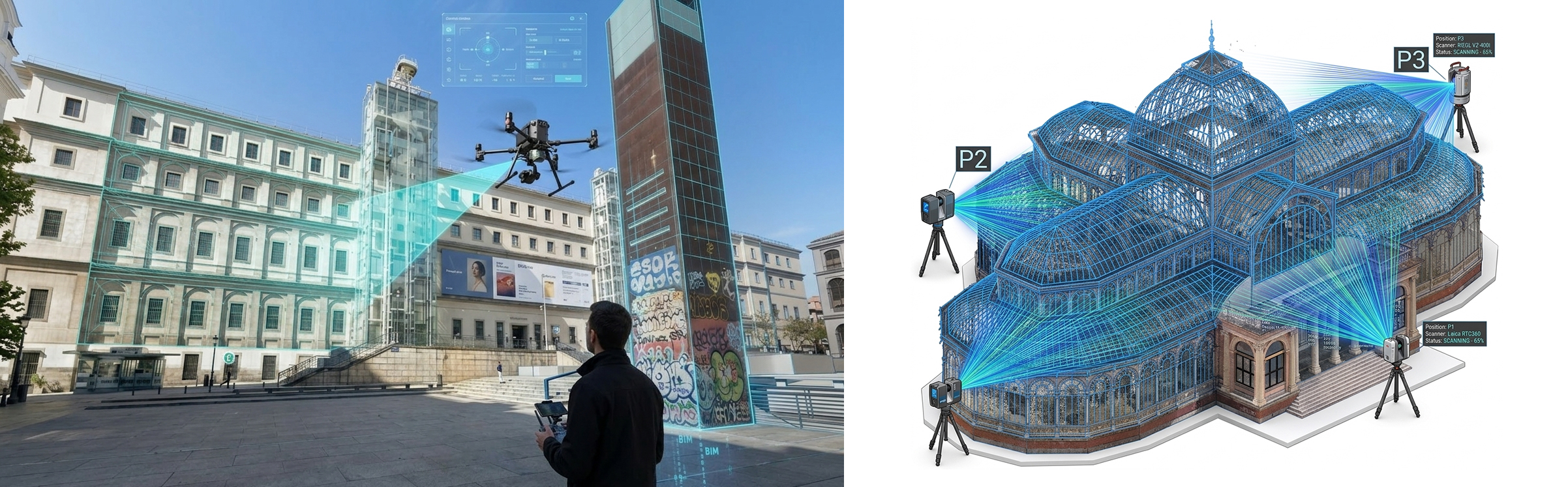

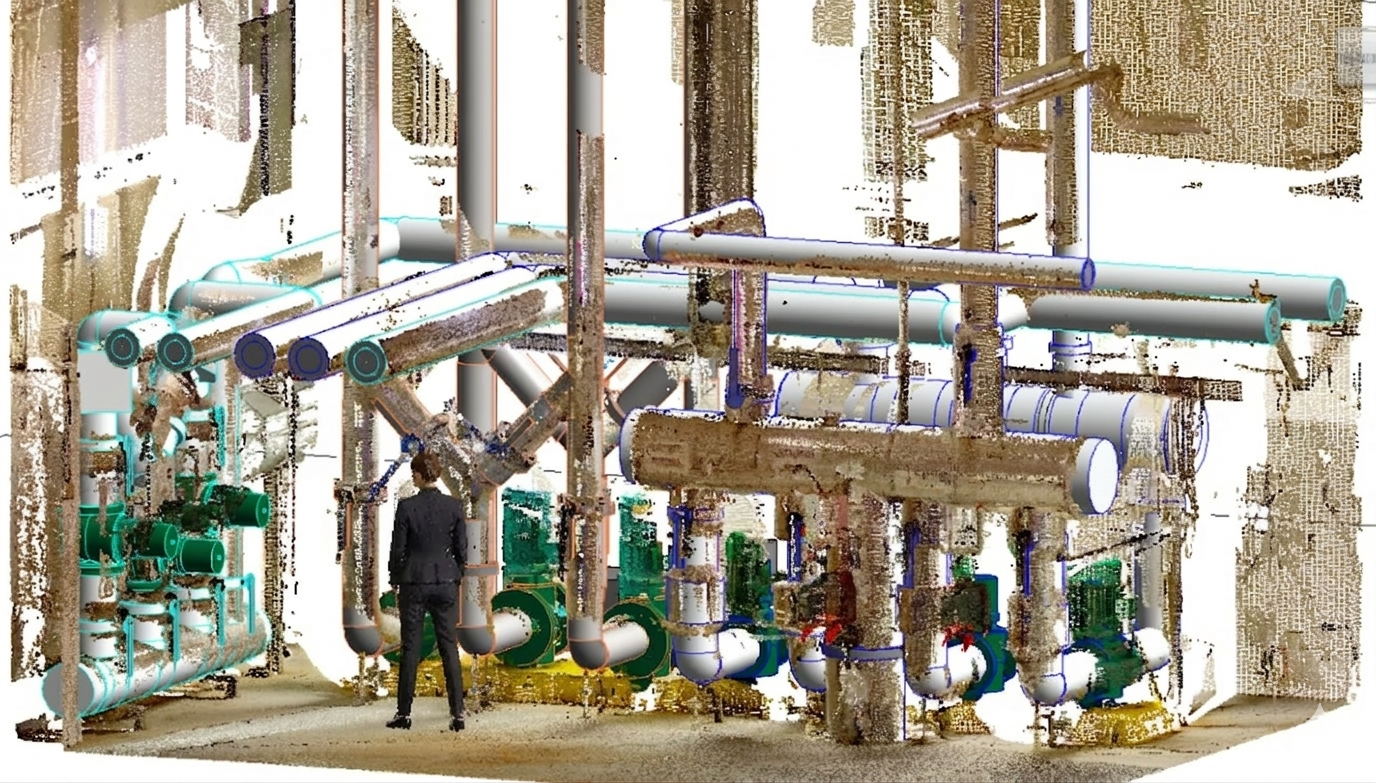

1. Captura de la realidad: escaneo láser 3D
Se llevó a cabo un exhaustivo estudio digital de los edificios del museo utilizando tecnologías LiDAR avanzadas y fotogrametría, lo que garantizó una representación precisa de la geometría arquitectónica.
Las actividades principales incluyeron:
- Escaneo láser 3D terrestre con precisión milimétrica
- Escaneo con drones para techos y áreas inaccesibles.
- Puntos de control topográfico mediante estación total
- Captura de imágenes de 360º para recorridos virtuales
- Procesamiento, registro y georreferenciación de nubes de puntos
Los conjuntos de datos resultantes se entregaron en formatos RCP y E57, lo que proporcionó una base digital completa y precisa para la fase de modelado BIM.

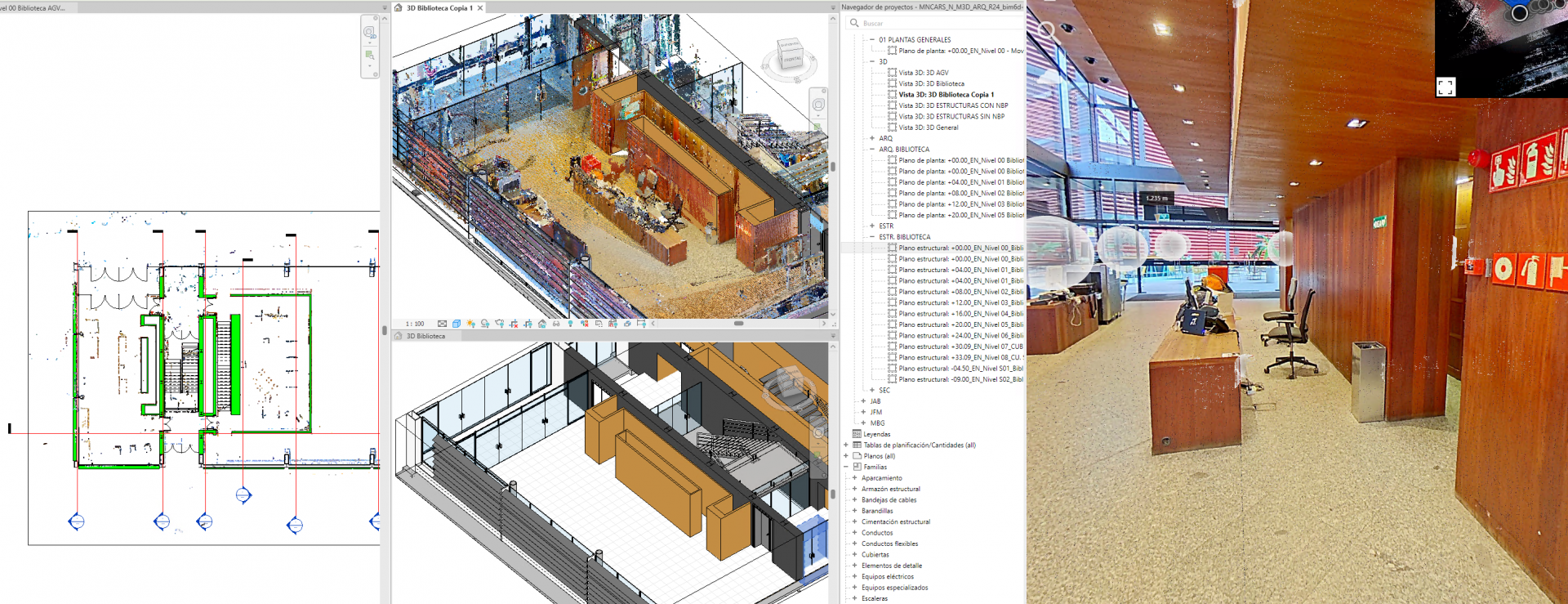

2. Modelado BIM

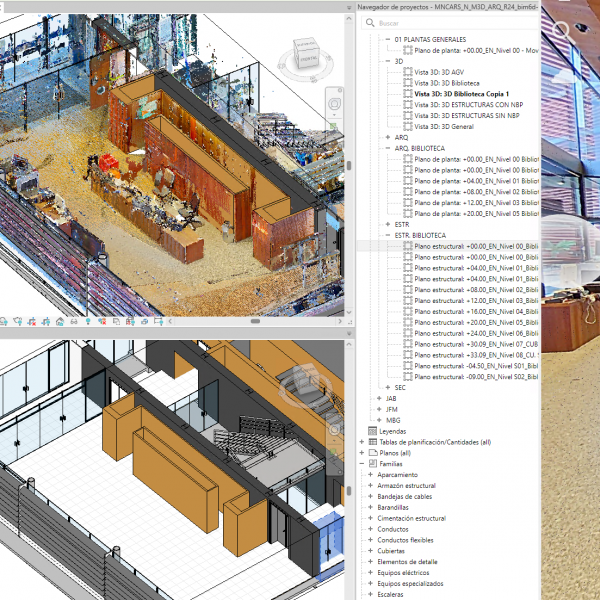

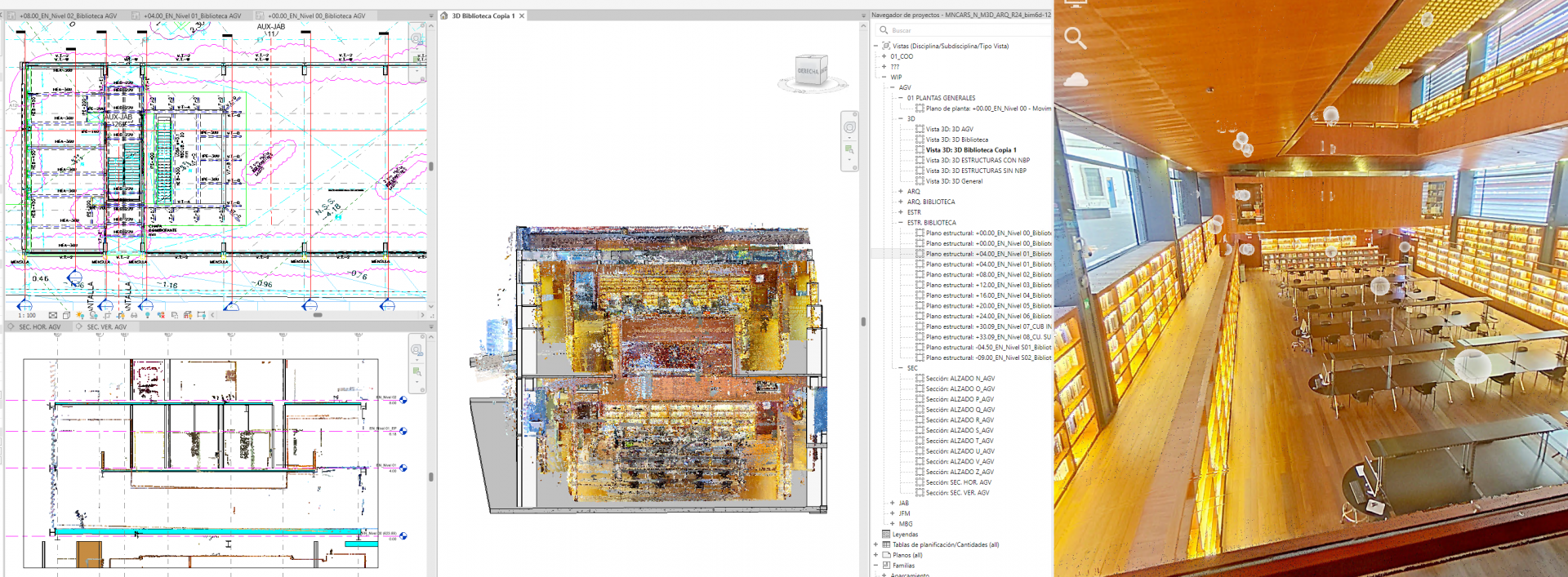

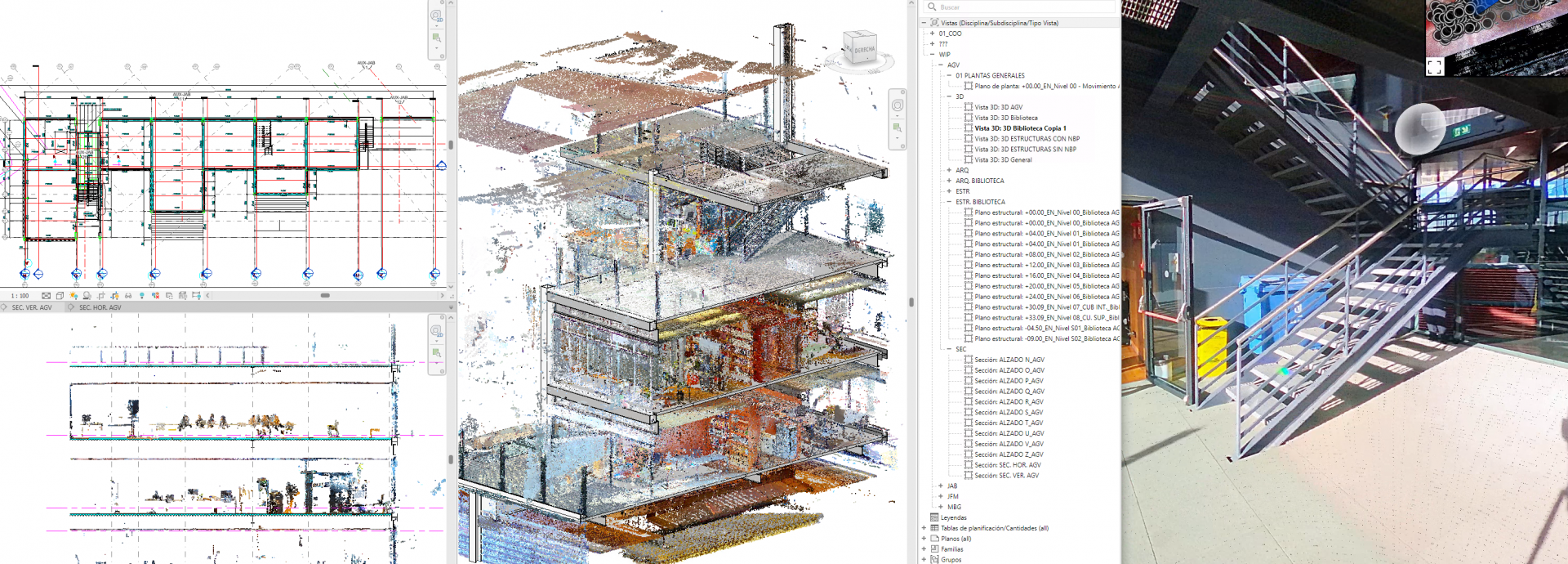

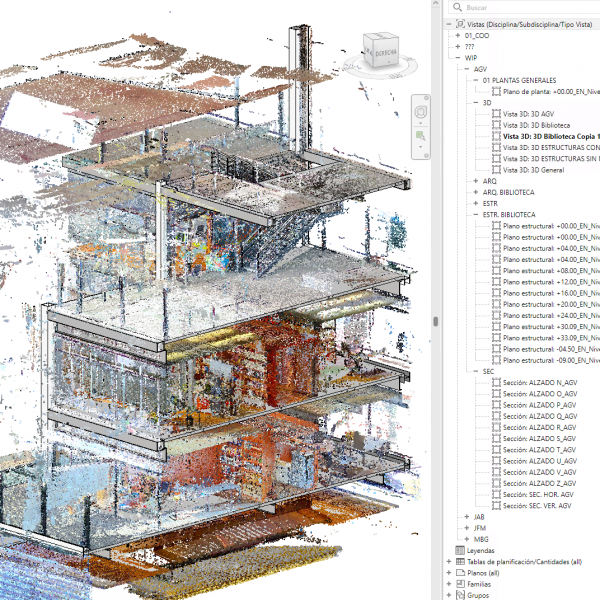

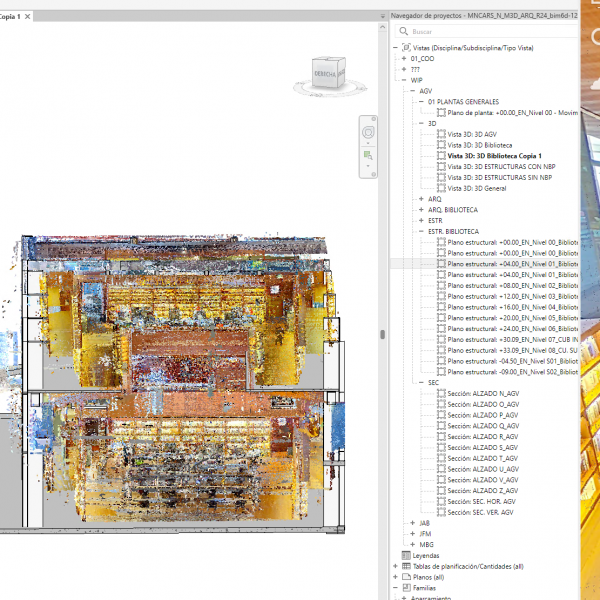

A partir de los datos de la nube de puntos, BIM6D desarrolló modelos de información de construcción (BIM) detallados de las instalaciones del museo.
Características principales:
Modelado realizado en Autodesk Revit.
Desarrollo geométrico LOD 300
Modelado de:
- Arquitectura
- Estructura

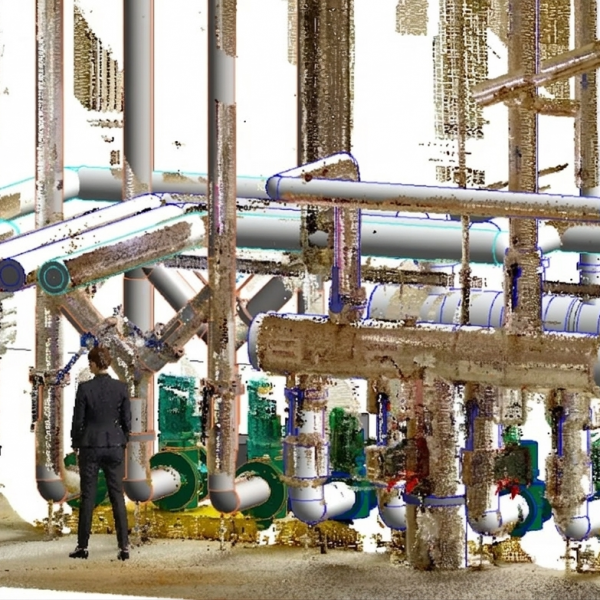

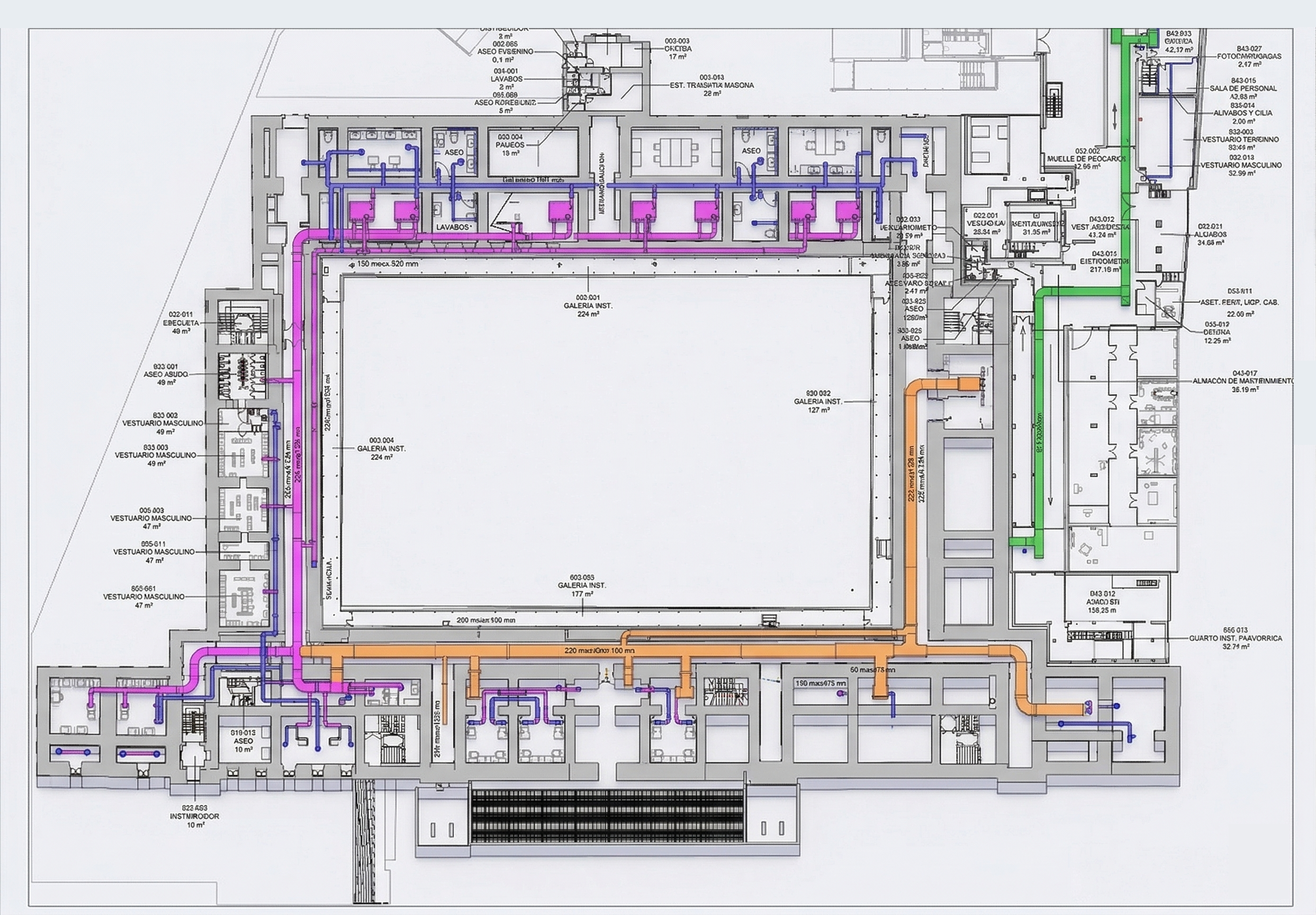

- Sistemas MEP visibles
- Información espacial (habitaciones y espacios funcionales)
- Parametrización de activos con información estructurada
- Identificadores únicos para elementos de construcción
Los modelos se organizaron por disciplina y edificio, y se coordinaron mediante un modelo de coordinación federada, lo que permitió la detección de conflictos y el control de calidad.
3. Entregables digitales y entorno de datos
El proyecto también incluyó la implementación de un Entorno de Datos Comunes (CDE, por sus siglas en inglés) utilizando Autodesk Construction Cloud, lo que permitió la gestión colaborativa de toda la información del proyecto.
Los principales entregables incluyeron:
- Modelos BIM federados
- Conjuntos de datos estructurados de elementos de construcción
- Dibujos 2D generados automáticamente
- Sistema de gestión documental organizado y alineado con los flujos de trabajo ISO 19650.
- Sesiones de formación para el personal técnico de museos sobre el uso de modelos BIM y la gestión de la información.
Estos entregables garantizan que los modelos digitales puedan utilizarse no solo con fines de documentación, sino también como base para la gestión de instalaciones y el desarrollo de gemelos digitales.
